پروگرامر tnm5000

فهرست مطالب

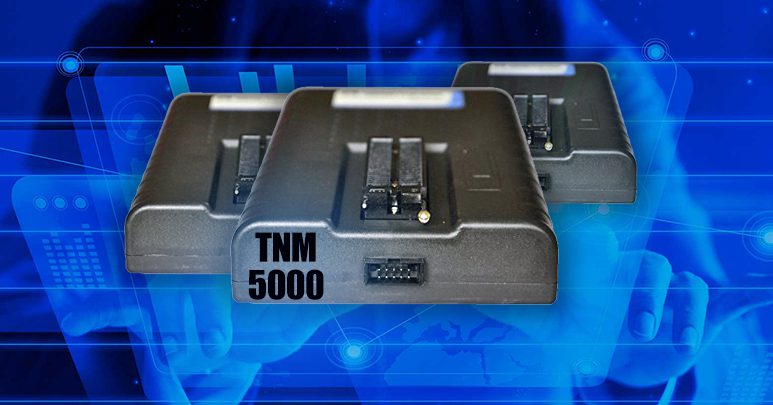

دستگاه پروگرامر TNM 5000 – دیاگ تی ان ام مدل A5000Plus با ریمپ

اگر به دنبال یه پروگرامر خوب و کامل میگردید ، پروگرامر TNM 5000 یا دستگاه دیاگ TNM 5000 یا TNM A5000 Plus ، ساخت شرکت طراحان نوین مدار ، یکی از کاملترین دستگاه ها جهت پروگرام کردن قطعات قابل پروگرام خودرو مثل ECU خودرو با قابلیت خواندن و نوشتن اییپرام ایسیو ( eprom ecu  ) بدون جدا سازی قطعه ( جیتگ ) است .

دستگاه TNM 5000 مناسب برای اکثر ایسیو های موجود در ایران و بهترین ابزار کمکی در مباحث عیب یابی ( دیاگ زنی ،دانلود و فلش ) میباشد.

پروگرامر TNM5000 مجهز به پکیج ریمپ Remap نیز هست که توانایی انجام ریمپ اکثر ایسیو ها را دارد .

پروگرامر TNM 5000

قابلیتهای ویژه ی دستگاه پروگرامر TNM که برای اولین بار در ایران ارائه میشود

  • پروگرام و خواندن 95160 – 95080 – AM29F400BB – M29F200BB و … از طریق کابل جیتگ بدون نیاز به جدا سازی قطعه
  • تبدیل ساژم S2000 از راه کانکتور دیاگ ( OBD ) به تمام مدلها
  • قابلیت تبدیل ساژم S2000 از راه کانکتور دیاگ ( OBD ) به تمام مدلها تبدیل تمام مدلهای موجود بوش Me7.4.4 , me7.4.5
  • امکان رید ( خواندن ) دامپ اکثر ایسیو ها از طریق OBD
  • قابلیت خواندن و نوشتن اییپرام ایسیو از طریق OBD در مدل 5000A
  • قابلیت تبدیل ایسیو زیمنس از راه OBD در مدل 5000A
  • قابلیت برنامه ریزی FN/CCN سمند در مدل 5000A

دستگاه TNM 5000

دیگر قابلیت های پروگرامر TNM5000

1- کاملترین پروگرامر قطعات قابل پروگرام خودرو
2- دارای کابل جیتگ ویژه خودرویی ( Flashit ) برای جیتگ کردن انواع ایسیو
3- قابلیت عیب یابی ،دانلود ، پیکربندی و … بر روی خودروها
4- دارای کابل دیاگ ( OBD ) برای دانلود و تبدیل و فلش انواع ایسیو
5- قابلیت خواندن دامپ ایسیو توسط کابل OBD
6- پشتیبانی اکثر ایسیوهای موجود در بازار با انواع آن ( تک سنسور – ۲ سنسور .. )
7- بالاترین سرعت دانلود و پروگرام
8- دارای نقشه ها و راهنمای کامل اتصال سیم های پروگرام به زبان فارسی
9- دیاگ و تعریف سوئیچ انواع خودروهای داخلی
10- امکان تعریف سوئیچ انواع خودروهای داخلی
11- تستر و شبیه ساز سیگنال ۵۸+۲ میل لنگ ، PWM ، موج مربعی و ولتاژ سنسور ها
12- پشتیبانی بیش از 23000 قطعه جدید
13- سوکت زیف 48 پایه
14- اتصال USB2 از نوع High Speed سرعت بسیار بالا ( 10 مگابیت سریال و 8 مگابایت موازی در هر ثانیه)
15 -دارای تستر اتصال صحیح پینهای قطعه به پروگرامر
16- بدون نیاز به تغذیه
17- کانکتور JTAG پیشرفته برای فلش کردن بدون در آوردن آی سی از مدار
18- حالت شبیه ساز پروگرامرهای تخصصی
19- قابلیت استفاده از آداپتورهای مدلهای قدیمی تر
20 – پروگرامر تی ان ام 5000A فول قابلیت برنامه ریزی ECU توسط جی تگ
21- قابلیت برنامه ریزی FN . CBM . CCN . DDN
22- خواندن و برنامه ریزی ایسیو های زیمنس ، والئو و بوش از طریق کانکتور OBD II به همراه دیاگ پیشرفته محصولات ایران
23- خودرو سایپا ( تعریف کلیدپیکربندی یونیت )
24- دانلود کلیه ایسیوهای ایران خودرو سایپا
25- تعریف ریموت 206 . رانا . سمند SMS اکوماکس ECO MUX
27- دارای تستر اتصال صحیح پینهای قطعه به پروگرامر بدون نیاز به تغذیه ( USB Powered)
26- کانکتور JTAG پیشرفته برای فلش کردن بدون در آوردن آی سی از مدار
27- حالت شبیه ساز پروگرامر تخصصی Altera
29- قابلیت استفاده از آداپتورهای مدلهای قدیمی تر
30- پشتیبانی کلیه فلشهای 32 تا 48 پایه 2 طرفه تنها با یک آداپتور پشتیبانی کلیه فلشهای ناند تا 64 گیگابایت
31- پشتیبانی ویندوزهای Windows7/8 (32-64)،VISTA،XP
32- نرم افزار با قابلیت فارسی سازی

مطلب مرتبط  نکات مهم در مراقبت از ای سی یو یا کامپیوتر خودرو

امکانات برد جیتگ ایسیو کیت تی ان ام 5000 آ پلاس

پروگرامر tnm دیاگ تی ان ام مدل TNM 5000 plus

دستگاه پروگرامر تی ان ام 5000 تجهیز شده به پروگرام اییپرام و  قابلیت دانلود ، تبدیل و فلش انواع ایسیو موجود در ایران را بدون نیاز به جدا­ سازی ماژول و یا قطعه از روی برد تنها با چند سیم ( 4الی 6 ) سیم ( جیتگ ) برای ایسیو های زیر داراست :

SAGEM S2000-10 / S2000-11 / S2000-21 / S2000-29 / S2000-35 / S2000-3E / S2000-3F/ PL4-LC
VALEO PL4-ILC / PL4-SLC / PL4-PRIDE / J-34 / SAX500
BOSCH M7.4.4 / ME7.4.4 / ME7.4.5 / ME7.4.9 NG / ZAMIAD7.9.7.1
SIEMENS CI1/CI2/CI3/CI4/CI5/CI6/CI7/CIP/CA0/CBE/CB5/CNG/Kia-RIO/L90/CIX34/CIX48/CGD GearBoxAL4
MAGNETI MARELLI 6LP2
A2C00038136( Siemence ICU ) – SL96( TMS374) –
Multiplex Nodes:FN/CCN /CBM/FCM/DDN/PDN/RN/ICN
Lovato / OMVL / LandiRenzo
BSI206 Version30/32/34/38/45

قابلیتهای تبدیل ، دانلود و فلش ایسیو در دستگاه دیاگ TNM تی ان ام

این قابلیت برای اولین بار در ایران ارائه میشود و پروگرامرهای خارجی مثل XPROG و Flashit ساخت آلمان تنها چند مدل محدود از ایسیوهای داخل ایران را پروگرام میکنند و یا تنها رید میگیرند. اما ایسیو کیت 5000 برای ایسیوهای داخلی بهینه شده و سرعت نوشتن آن سه برابر و خواندن آن 6 برابر سریعتر است.

در تصویر زیر آی سی های 29f200 , 95080 یک ایسیو S2000 بدون در آوردن رزین پروگرام و وریفای میشود.

پروگرام کردن ECU

پروگرام کردن ECU

تستر و شبیه ساز PWM و 58+2 و ….

دیاگ TNM5000

پروگرامر 5000 خودرویی دارای یک تستر و شبیه ساز 5 کاناله است که میتواند 5 سیگنال همزمان را جهت تست انواع ایسیو و شبیه سازی انواع سنسور ایجاد کند. این سیگنالها شامل سیگنال PWM با فرکانس 3 تا 3 کیلوهرتز و رنج 1 تا 99 درصد ، سیگنال CrankShaft ( میل لنگ ) 58+2 با دور موتور 800 تا 4000 و موج مربعی 3هرتز تا 1500 هرتز و دو سیگنال DC قابل تنظیم هستند.

تفاوت دستگاه پروگرامر TNM 5000 با سایر تبدیل کننده های داخل

تفاوت این تبدیل کننده ایسیو با سایر تبدیل کننده های داخلی در سرعت حداقل دو برابری دانلود و تبدیل ( دانلود زیمنس در 3.5 دقیقه و S2000 در 2 دقیقه ) و انواع تبدیلهای جدید میباشد که اولین بار توسط شرکت TNM ارائه میشود مانند تبدیل انواع S2000 و ایسیوهای 2 سنسوره و تک سنسوره PL4 به یکدیگر.

مطلب مرتبط  تشخیص واقعی بودن عدد کیلومتر خودرو

TNM 5000 یک پروگامر یا دستگاه تعمیر ECU با پوشش انواع خودروهای ایرانی

  • عیب یاب کامل خودروهای ایرانی
  • عیب یاب و دیاگ تخصصی خودروهای ایران خودرو ( ۴۰۵۲۰۶ روآپیکان پیکان وانتسمند پارس رانا )
  • عیب یاب و دیاگ تخصصی خودروهای سایپا پراید و زامیاد با انواع ایسیو های بنزینی و گاز و دوگانه سوز
  • با امکان تعریف سوئیچ ۲۰۶زیمنس والئو و بوش

قابلیت های دیگر پروگرامر TNM 5000

  • پشتیبانی کلیه فلشهای 32 تا 48 پایه 2 طرفه تنها با یک آداپتور
  • پشتیبانی کلیه فلشهای ناند تا 64 گیگابایت
  • پشتیبانی ویندوزهای Windows7/8 (32-64)،VISTA،XP
  • نرم افزار با قابلیت فارسی سازی
  • ارتقاء رایگان نرم افزار از طریق اینترنت

قابلیت های عمومی پروگرامر

قابلیتهای عمومی پروگرامر پروگرامر مدل 5000 با حفظ کلیه قابلیتهای مدل قدیمی تر +2000 ، با اضافه شدن طیف وسیعی از قطعات جدید به لیست پروگرام و دارا بودن قابلیتهای جدید ، نسل جدید پروگرامرهای است.
علاوه بر افزایش قطعات قابل پشتیبانی از قابلیتهای جدید این محصول میتوان به سرعت تا 20 برابری آن نسبت به مدل +2000 و 1.5 برابری آن نسبت به سریعترین پروگرامر های موجود در جهان در زمان ارائه اولیه (شهریور 1390) ، دارا بودن سوکت زیف 48 پایه و تستر اتصال پین (که باعث میشود از قرار گیری کامل قطعه روی سوکت زیف و تبدیلها اطمینان حاصل کنید ) اشاره کرد.

علاوه بر نرم افزار اصلی محصول که مشترک با مدلهای قدیمی است نرم افزارهای دیگری نیز مانند نرم افزار پروگرام تخصصی آی سی های ناند و نرم افزار های شبیه ساز که باعث میشود پروگرامر 5000 عملکرد پروگرامرها و دیباگرهای دیگری را شبیه سازی کند به همراه محصول ارائه میشود.

قابلیت های برتر پروگرامر 5000

در پروگرامر 5000 از تکنولوژی انحصاری و ثبت شده استفاده شده است که موجب کارایی و ایجاد سرعت کار بسیار بالا شده است. در تمامی پروگرامرها معمولا یک پردازنده مرکزی وجود دارد که با مرور زمان نسبت به قطعات جدید کارایی خود را از دست میدهند. اما در مدل 5000 به جای پردازنده مرکزی از یک قطعه FPGA با 500k گیت استفاده شده است که در آن core پردازنده دانلود میشود که اینکار سه مزیت دارد ، اول اینکه چون پردازنده مخصوص پروگرامر طراحی شده است دارای دستورالعملهای اختصاصی با کارایی چندبرابر پردازنده های عمومی به کار رفته در سایر پروگرامرها است ، دوم اینکه در آینده و ارائه قطعات قابل پروگرام جدید ، پردازنده قابلیت تغییر و بهینه سازی دارد و سومین مزیت ، قابلیت تغییر ماهیت پروگرامر 5000 است . یعنی پروگرامر 5000 می تواند با تغییر نرم افزار ، عملکرد بسیاری از سخت افزار ها و پروگرامر های تخصصی را تقلید کند که در بسته نرم افزاری پایه محصول ، شبیه ساز پورت سریال ، شبیه ساز پروگرامر آلترا به نام USB Blaster و شبیه ساز دیباگر ARM ارائه میشود.

شبیه ساز پورت سریال

شبیه ساز پورت سریال

پروگرامر مدل 5000 قادر به شبیه سازی پورت سریال با خروجی سازگار برای مدارات لاجیک است. بسیاری از آیسی ها و بردهای تخصصی با نرم افزارهای رایگان برای پروگرام آنها از طریق سریال ارائه میشوند که برای کار با آنها شما باید مبدل سطح ولتاژ RS-232 را بسازید ولی در مدل 5000 با اجرای یک نرم افزار ، پروگرامر تبدیل به پورت سریال شده و مستقیما قابل اتصال به انواع قطعات با سطوح ولتاژ از 5 ولت تا 1.5 ولت است. از نرم افزار های رایگان موجود میتوان به Flip از شرکت Atmel و ST-Flasher ااشاره کرد.

مطلب مرتبط  دستگاه دیاگ چیست ؟

شبیه ساز پروگرامر آلترا

پروگرامر مدل 5000 قادر به شبیه سازی 100 درصد پروگرامر آلترا و قابلیت کارکرد درون نرم افزار کوارتوس شرکت آلترا برای پروگرام آی سی های FPGA شرکت آلترا است.

کانکتور JTAG پیشرفته

در پروگرامر 5000 در حالت شبیه سازی پروگرامر آلترا شما میتوانید از طریق برنامه های Top Jtag Probe و Top Jtag Flash Programmer در مدارهایی که دارای کانکتور JTAG هستند تست پردازنده و فلش کردن انواع حافظه متصل به آنها را از طریق کابل JTAG پروگرامر بدون در آوردن قطعات از فیبر انجام دهید.

قابلیت استفاده از تبدیل های قدیمی

تمام تبدیلهای مدلهای قدیمی تر TNM در مدل 5000 بطور مستقیم یا با تغییر یک کفی قابل استفاده هستند.

سرعت پروگرام بالا

پروگرامر 5000 به علت استفاده از USB2-HighSpeed و استفاده از پردازنده اختصاصی Core طراحی شده برای آن از سریعترین پروگرامر های موجود حداقل 150 درصد سریعتر است و در عین حال با قیمتی به مراتب کمتر از نمونه های مشابه ارائه میشود. در جدول زیر نمونه ای از زمانهای ریختن و خواندن برنامه نمایش داده شده است. علت کند بودن زمان پروگرام نسبت به زمان خواندن در جدول زیر ، کند بودن ذاتی خود آی سی های فلش کنونی در حالت write می باشد و در آینده با ارائه نسلهای جدید فلش توسط سازندگان آی سی ، این زمان به زمان Read نزدیک میشود. به عبارت دیگر مدل 5000 در زمان ارائه از تکنولوژی قطعات فعلی جلوتر است و شما تا چندین سال نگران قدیمی شدن پروگرامر خود نخواهید بود

مشخصات دستگاه پروگرامر TNM 5000

کشور سازنده ایران
درجه کیفی الف
پروتکل ارتباطی USB
سیستم عامل ویندوز
ویندوز های قابل نصب 32 بیتی و 64 بیتی
پشتیبانی نصب نصب بصورت از راه دور با برنامه های ریموت ANY DESK – AMMYY
اموزش استفاده  ✔
مدت پشتیبانی از طریق گروه تلگرامی
نوع بروز رسانی ارسال مجدد ورژن جدید

آموزش استفاده از بخش تیونینگ دستگاه دیاگ پروگرامر TNM5000

[box type=”download” align=”aligncenter” class=”” width=””]

لینک دانلود رایگان راهنمای فارسی استفاده از دستگاه دیاگ TNM 5000

اطلاعات دانلود : راهنمای کامل فارسی استفاده از دستگاه دیاگ TNM 5000 با فرمت PDF

اطلاعات حجم: 8 مگابایت

زبان : فارسی

تعداد صفحات : 71

[button color=”green” size=”small” link=”https://khodrosoft.com/wp-content/uploads/2018/08/Amoozesh-Ghate-Khodro-Book.pdf” icon=”fa-download” target=”true” nofollow=”false”]لینک دانلود[/button]

نرم افزار پروگرامرهای TNM

اطلاعات نصب : در هنگام نصب کابل USB نباید وصل باشد. در ویندوزهای ویستا و 7 می باید تحت Run as Administrator نصب انجام شود.

اطلاعات حجم: 58 مگابایت

[button color=”green” size=”small” link=”https://khodrosoft.com/wp-content/uploads/2019/01/Setup.zip” icon=”fa-download” target=”true” nofollow=”false”]لینک دانلود[/button]

لیست قطعات دستگاه دیاگ پروگرامر TNM 5000

اطلاعات فایل : فایل در قالب متنی TXT

اطلاعات حجم: 50 کیلوبایت

[button color=”green” size=”small” link=”https://khodrosoft.com/wp-content/uploads/2019/01/لیست-قطعات-TNM-5000.txt” icon=”fa-download” target=”true” nofollow=”false”]لینک دانلود[/button]

دفترچه راهنما فارسی کار با دستگاه دیاگ پروگرامر TNM 5000

اطلاعات فایل : فایل در قالب PDF

اطلاعات حجم: 600 کیلوبایت

[button color=”green” size=”small” link=”https://khodrosoft.com/wp-content/uploads/2019/01/TNM-2000-manual.pdf” icon=”fa-download” target=”true” nofollow=”false”]لینک دانلود[/button]

نرم افزار ارتقا

اطلاعات فایل : فایل در قالب ZIP

اطلاعات حجم: 23 مگابایت

[button color=”green” size=”small” link=”https://khodrosoft.com/wp-content/uploads/2019/01/Upgrade983.zip” icon=”fa-download” target=”true” nofollow=”false”]لینک دانلود[/button]

[/box]

برای دریافت سایر مستندات و بروزرسانی های دستگاه TNM 5000 به لینک زیر مراجعه کنید :

دانلود مستندات و آپدیت پروگرامر TNM 5000
